Бездротове радіо реле 433МГц 30А DC 12V 24V 48V 72V постійного струму БЕЗ ПУЛЬТА

При подачі на радіорелі напруги живлення реле завжди буде в розімкнутому стані (контакти NO і Com розімкнуті) незалежно від того, в якому стані було реле при відключенні напруги живлення.

Бездротове радіо реле на 30А має три режими роботи:
Режим "утримання". Реле замкнуте, поки натиснуто кнопку пульта дистанційного керування. Якщо відпустити кнопку – реле розімкнеться. Використовується одна кнопка пульта.
Режим "фіксація". Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання - розмикає. Використовується одна кнопка пульта.
Режим "перемикання". Одна кнопка пульта дистанційного керування включає реле, друга - вимикає.

Вибір режиму роботи.
Кожен пульт дистанційного керування має свій індивідуальний цифровий код. Для того, щоб приймач записав код пульта, необхідно виконати "навчання" приймача. Для цього призначена кнопка на платі приймача (вона лише одна).

Навчання для режиму утримання (без фіксації):
Натисніть кнопку навчання приймача 1 раз, світлодіод моргне 1 раз і перейде в режим постійного світіння - це ознака готовності приймача прийняти код пульта. Натисніть на пульті дистанційного керування будь-яку кнопку 1 раз (ця кнопка надалі і буде працювати), світлодіод приймача моргне 3 рази і згасне, це означає код пульта успішно прийнятий і приймач і пульт готові до спільної роботи в цьому режимі.

Навчання для режиму фіксації (тригер):
Натисніть кнопку навчання приймача 2 рази, світлодіод моргне 2 рази і перейде в режим постійного світіння - це ознака готовності приймача прийняти код пульта. Натисніть на пульті дистанційного керування будь-яку кнопку 1 раз (ця кнопка надалі і буде працювати), світлодіод приймача моргне 3 рази і згасне, це означає код пульта успішно прийнятий і приймач і пульт готові до спільної роботи в цьому режимі.

Навчання для режиму перемикання:
Натисніть кнопку навчання приймача 3 рази, світлодіод моргне 3 рази і перейде в режим постійного світіння - це ознака готовності приймача прийняти коди пульта.
Оскільки в цьому режимі використовуються 2 кнопки, першою приймач записується кнопка включення, другий - вимикання. Які для цього будуть обрані кнопки на пульті – залежить від вашої переваги. Запис сигналів кнопок пульта приймач записується так само, як і в попередніх випадках.

Скидання бездротового радіо реле
Щоб очистити реле від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди у приймачі будуть стерті.

Технічні характеристики радіо реле на 30А

Виробник: Qiachip;

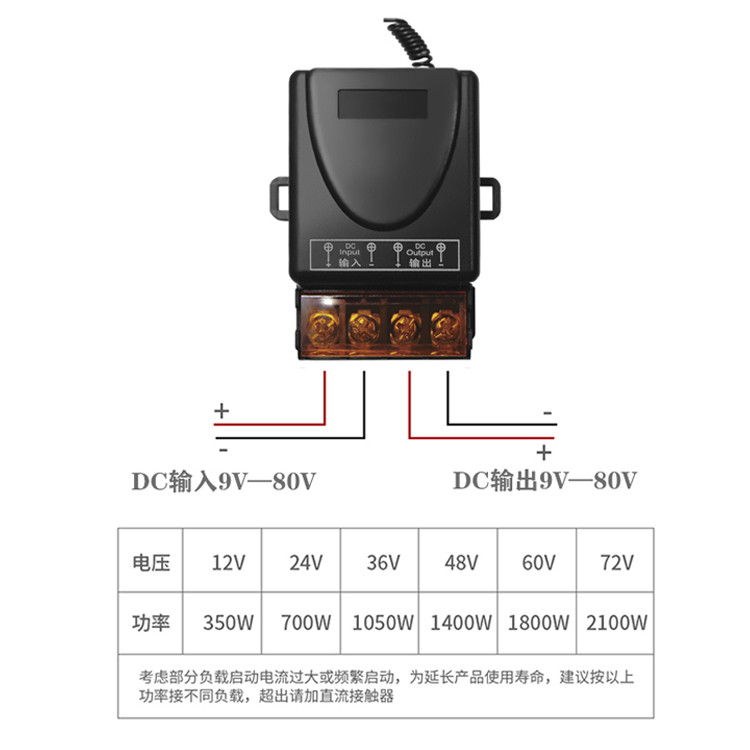

Вхідна напруга: DC 9V – 80V;
Максимальний струм навантаження: до 30 А;
Струм споживання у режимі спокою: < 10mA;
Частота приймача: 433MHz;
Підтримувані кодування сигналу: статичний код (1527, 2262 та ін);
Декодування сигналу: програмне (мікроконтролер);

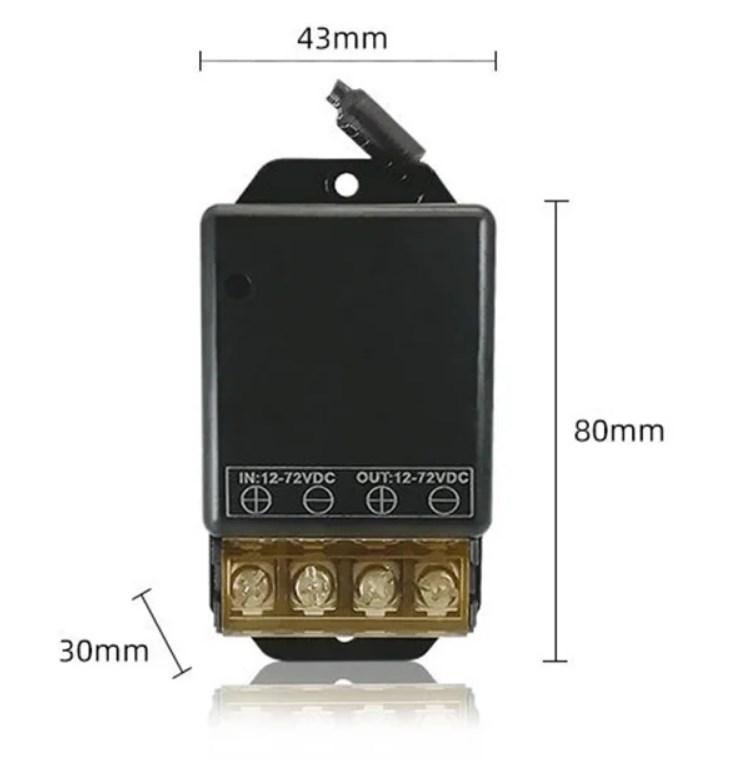

Розмір (корпусу без вушок кріплення): 65 * 44 * 30mm;
Міжосьова відстань кріплення: 49mm;
Вага: 70г.
