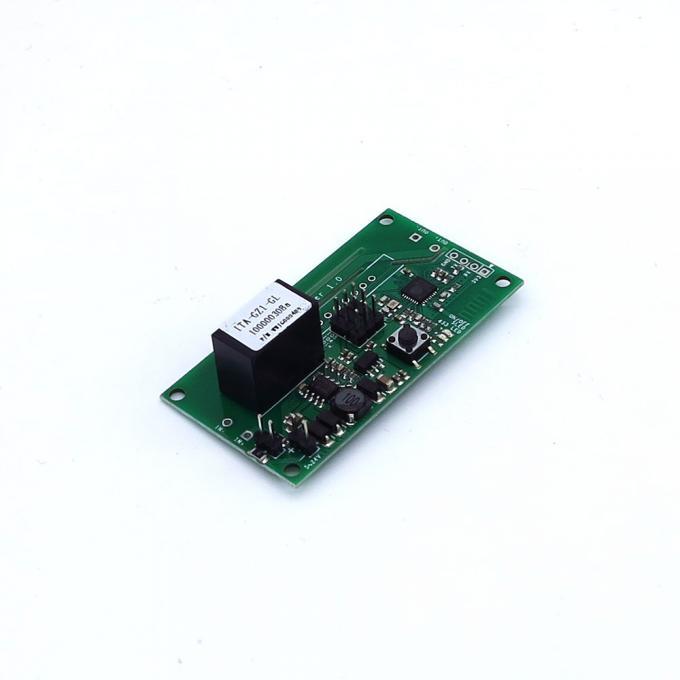

WI-FI реле Sonoff SV 5-24в wifi вимикач

Sonoff SV є низьковольтним WiFi перемикачем, призначеним для розробників, які хочуть побудувати власну інтелектуальну домашню систему. Вимикач живиться від низьковольтного джерела живлення напругою від 5 В до 24 В. Поділ джерела живлення за допомогою електромагнітного реле дає змогу йому керувати потужним навантаженням постійного або змінного струму з напругою, рівним або чудовим від вхідної напруги живлення. Він має GIPO-виведення, зарезервовані для підтримки подальшого розширення пристрою. Цей модуль не має функції керування RF433 і постачається без корпусу та без джерела живлення.

Код виробника: IM160220004, SONOFF SV

Огляд:

Sonoff SV є доступним пристроєм, який надає розробникам інтелектуальний домашній контроль. Sonoff SV може під'єднуватися до широкого спектра пристроїв. Sonoff SV обмінюється даними з хмарною платформою через маршрутизатор Wi-Fi, що дає змогу клієнтам дистанційно керувати всіма під'єднаними пристроями через мобільний застосунок eWeLink. Хмарний сервер Sonoff SV є глобальним сервером Amazon AWS.

Пристрій дає змогу керувати пристроями з будь-якої точки світу, де є мобільна мережа та в будь-який час. Ще одна доступна функція — встановити графіки часу для приладів, які можуть містити зворотний відлік, заплановане вмикання/вимикання.

Мобільний застосунок eWeLink дає змогу клієнтам легко керувати своїм обладнанням. Версію програми для iOS можна завантажити в App Store, а версію для Android — у Google Play.

Для живлення логічної частини перемикача від силової напруги 5 В на платі передбачена перемичка, що під'єднує вхідну напругу живлення на внутрішню шину 5 В. У разі використання живлення напругою вище 5 В перемичку треба зняти та вхідне напруга подати на роз'єм 5-24, який буде знижений вбудованим імпульсним перетворювачем напруги до напруги 5 В.

На платі передбачений роз'єм, на який виведений послідовний інтерфейс UART для перепрошивання мікроконтролера та GPIO-входи/виходи для під'єднання додаткових пристроїв і датчиків. Всі висновки підписані на платі. Під час під'єднання до перерахованих роз'ємів треба враховувати, що між ними та силовою напругою немає гальванічної розв'язки.

Особливості:

• Дистанційне увімкнення/вимикання — увімкнення/вимикання електричних пристроїв у будь-якому місці
• Низька напруга живлення від 5 В до 24 В постійного струму
• Підтримка застосунків — безплатний застосунок для iOS і Android Mobile eWeLink
• Статус синхронізації — статус пристрою в режимі реального часу для керівного застосунка
• Розклад — задайте таймери за розкладом/зворотним відліком для вмикання/вимикання в вказаний час
• Розподілене керування — керуйте своїм розумним будинком разом зі своєю сім'єю
• Сцена — вмикання/вимикання набором пристроїв одним натисканням
• Розумна сцена — Керування пристроями залежно від даних із датчиків і розкладу
• Сумісність — чудово працює з Amazon Alexa, Google Assistant, IFTTT, Google Nest

Характеристики WiFi контролера ESP8266:

• Підтримуваний стандарт бездротових мереж 802.11 b/g/n
• Вбудований процесор Tensilica L106 32-бітний мікроконтролер із робочою частотою 80 мГц із підтримкою RTOS
• Вбудований стек протоколу TCP/IP
• Вбудований перемикач TR, LNA, підсилювач потужності та мережевий контролер
• Вбудовані ФАПЛ, стабілізатор напруги, система керування живленням і 802.11b режим із вихідною потужністю +20 dBm
• Підтримка протоколів Wi-Fi WPA/WPA2
• Підтримка хмарного оновлення прошивки
• Підтримка режимів STA/AP/STA+ AP
• Доступні інтерфейси: UART, I2C, PWM, GPIO
• Споживаний струм у режимі глибокого сну 10 мкА, у режимі зупинки менш ніж 5 мкА
• Пробудження, під'єднання й передавання пакета даних за 2 мс
• Споживана потужність менш ніж 1 мВт (DTIM3)
