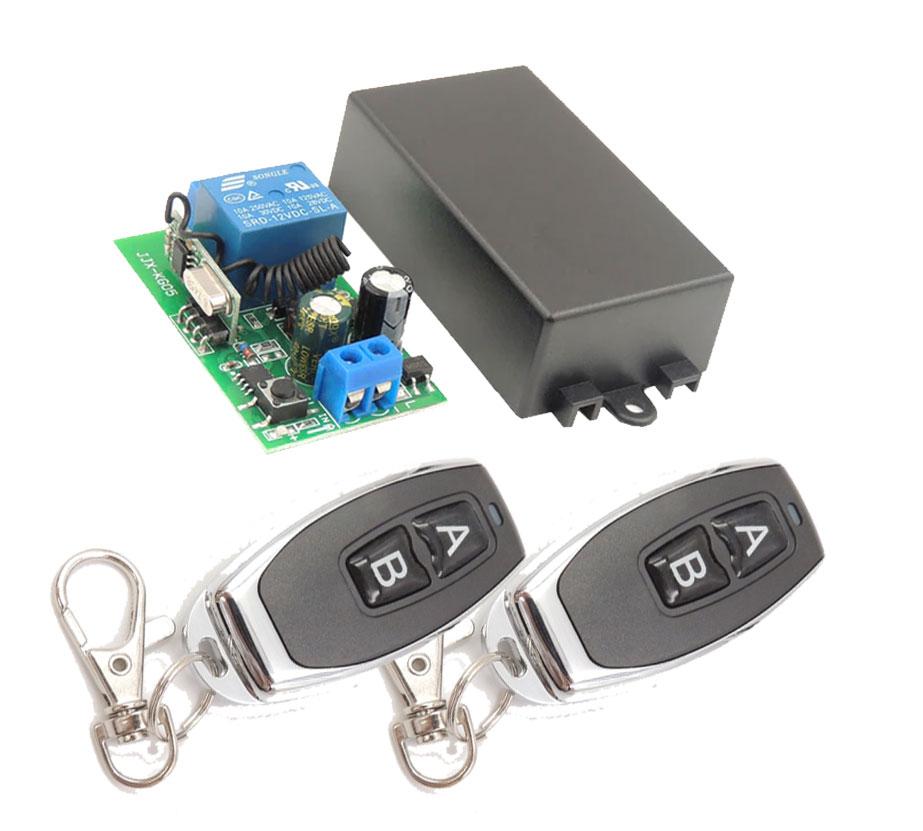

Дистанційний вимикач радіо реле 433МГц на 220В із двома пультами

Бездротовий дистанційний вимикач призначений для дистанційного керування навантаженням із максимальним струмом до 10А. Широкий спектр застосування – від відкриття гаражних дверей до керування освітленням.

Навчання приймача:
Вибір режимів роботи здійснюється через різну кількість натискань кнопки на приймачі. Для вибору потрібного режиму дивимося порядний номер (у списку "Режими роботи") та натискаємо вказану кількість разів на кнопку приймача. Після цього світлодіод спалахує і Ви повинні натиснути кнопку на пульті (для прив'язки) після чого світлодіод згасне. Ви успішно обрали режим роботи та прив'язали пульт. Схема підключення для керування навантаженням (освітлення, мотор тощо) 220В розміщена на другій фотографії.

Режими роботи:
1. Натискаємо кнопку пульта – спрацьовує реле. Відпускаємо кнопку – реле вимикається
2. Натискаємо кнопку один раз – реле спрацьовує. Натискаємо повторно – вимикається
3. Натискаємо одну кнопку – реле спрацьовує. Натискаємо іншу – реле вимикається. У цьому режимі для одного реле використовують дві кнопки пульта.

Зміна режиму роботи/очищення пультів: натискаємо 8 і більше разів на кнопку навчання на приймачі після чого світлодіод заблимає кілька разів і вимкнеться.

Приймач:
Робоча напруга живлення: 220В
Напруга навантаження (освітлення, мотора тощо): 220В
Максимальний струм навантаження: 10A
Споживання в режимі очікування: менше 5мА
Чутливість: > 97 dBm
Робоча частота: 433МГц
Робоча температура: -40°C +80°C

Також є пульт для цього реле у вигляді пульта чи кнопки

Для збільшення радіусу дії приймача достатньо всунути в спіральну антену болт м4 - радіус збільшиться значно
