KR1204 4-х канальне радіо реле на 6-30В 433мГц 7 режимів у комплекті з пультом 1км на 4 канали сухий контакт
570 ₴
560 ₴
- Готово до відправки

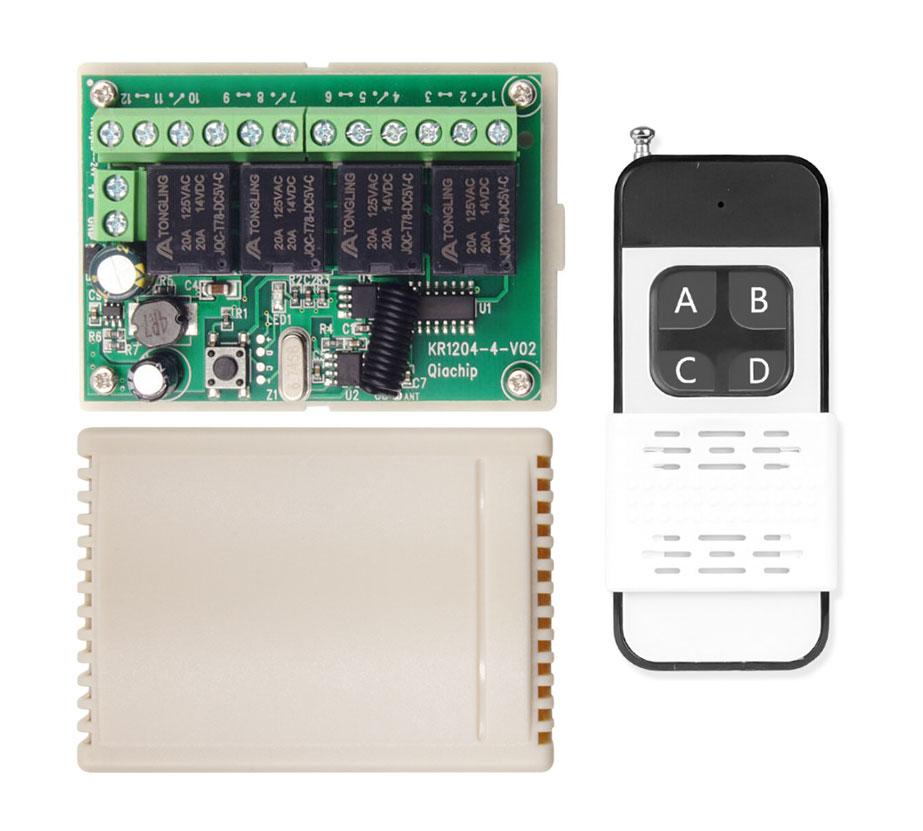

Реле 4-х канальне на 6-30В + пульт на 1000м
Характеристика 4-х канального бездротового радіо реле на 6-30В
Живлення реле - DC 6-24 В
Споживання в режимі очікування - <5ма
Робоча частота - 433 мгц
Дальність дії у прямій видимості - до 1000 м (реальна 150-200м)
Максимальна кількість пультів – 25 шт.
Розмір друкованої плати 68,2*48,2 мм
Режими роботи 4-х канального реле:
"Фіксація" - Увімкнення/Вимкнення використовується в системах керування. При натисканні на кнопку портативного пульта відбувається замикання реле, при натисканні на цю кнопку портативного пульта відбувається розмикання реле. Цей режим дозволяє керувати автоматичними шлагбаумами, електричними воротами, освітлювальними приладами.
"Моментальний" - при натисканні на кнопку портативного пульта контакти реле будуть замкнуті під час утримання кнопки на пульті управління (максимум 25 сек). Цей режим дозволяє управляти електричними жалюзі, якщо їх потрібно трохи відкрити.
"Перемикач" - при натисканні будь-яку кнопку включається відповідний кнопці канал. При натисканні іншої кнопки вмикається відповідний канал, при цьому раніше увімкнений канал вимикається. Таким чином включений може бути лише один канал.
Програмування реле:
Очищення пам'яті реле: натиснути кнопку 8 разів. Далі дочекатися доки діод згасне. Пам'ять очищено.
Програмування відбувається для кожного пульта окремо та всіх його кнопок одночасно. Усього є 7 комбінацій роботи реле:
Усі 4 кнопки "Моментальний" режим. Потрібно натиснути 1 раз на кнопку на платі реле. Дочекатися поки що світлодіод загориться постійно. Потім натиснути будь-яку кнопку на пульті.
Усі 4 кнопки у режимі "Фіксація". Необхідно натиснути двічі на кнопку на платі реле. Дочекатися поки що світлодіод загориться постійно. Потім натиснути будь-яку кнопку на пульті.
Усі 4 кнопки у режимі "Перемикач". Необхідно натиснути тричі на кнопку на платі приймача. Дочекатися поки що світлодіод загориться постійно. Потім натиснути будь-яку кнопку на пульті.
2 кнопки в режимі "Фіксація" та 2 кнопки в "Моментальному" режимі. Необхідно натиснути 4 рази на кнопку на платі приймача. Дочекатися поки що світлодіод загориться постійно. Потім натиснути будь-яку кнопку на пульті.
2 кнопки в режимі "Перемикач" та 2 кнопки в "Моментальний" режимі. Необхідно натиснути 5 разів на кнопку на платі приймача. Дочекатися поки що світлодіод загориться постійно. Потім натиснути будь-яку кнопку на пульті.
2 кнопки в режимі "Перемикач" та 2 кнопки в режимі "Фіксація". Необхідно натиснути 6 разів на кнопку на платі приймача. Дочекатися поки що світлодіод загориться постійно. Потім натиснути будь-яку кнопку на пульті.
2 кнопки в режимі "Перемикач" та 2 кнопки в режимі "Перемикач" (незалежні пари). Необхідно натиснути 7 разів на кнопку на платі приймача. Дочекатися поки що світлодіод загориться постійно. Потім натиснути будь-яку кнопку на пульті.
Користувацькі характеристики | |
---|---|
Робоча напруга | 30 В, 9В, 12В, 24В |
Максимальний струм | 10А |
Канали керування | 4 |
