1-канальний дистанційний вимикач радіореле на 30 А реле 220 В з пультом

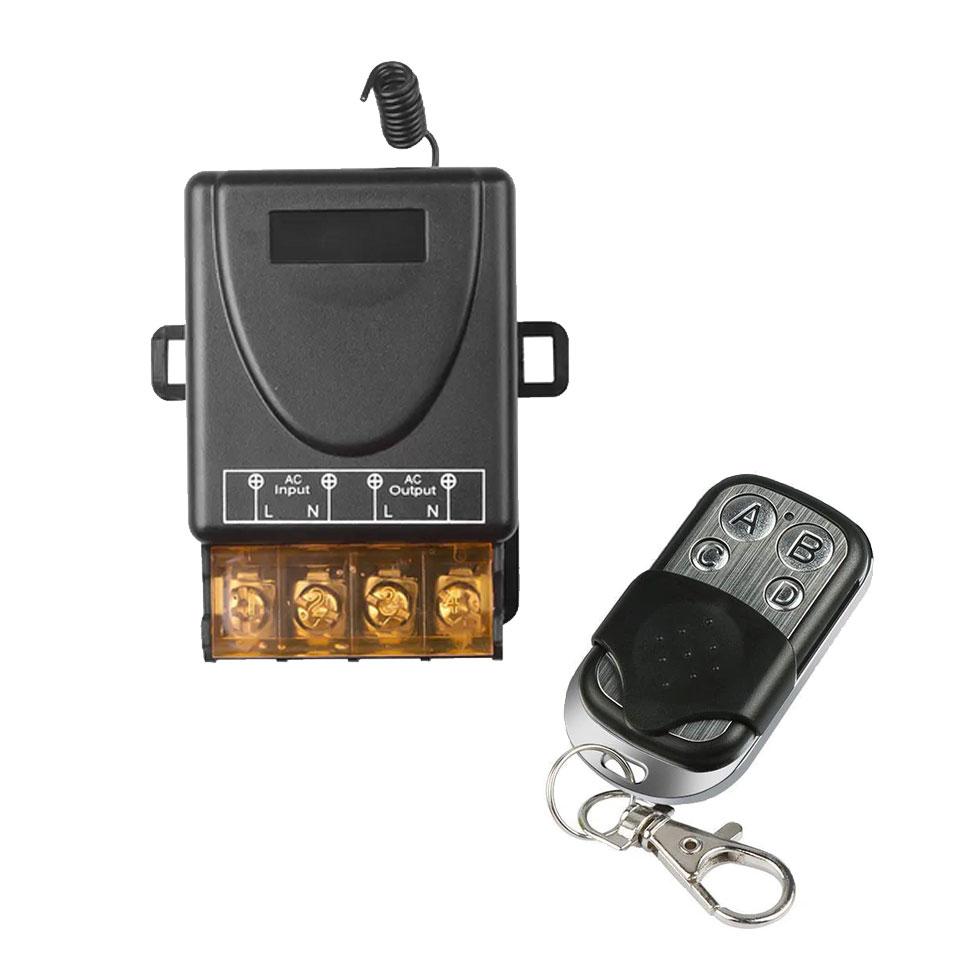

Дистанційний одноканальний вимикач радіореле на 30 А з пультом

Дистанційний одноканальний вимикач (радіокероване реле) 220 В підвищеної потужності (навантаження до 30 А) у корпусі, керується пультом ДК або передавачем, що передає сигнали з фіксованим кодуванням на частоті 433 МГц. З дальністю роботи до 1 км.

Цей вимикач дає змогу керувати дистанційним ввімкненням-вимкненням навантаження в мережі 220 вольтів. Одним приймачем може приймати сигнали 16 пультів.

Споряджувати реле з пультом, під'єднувати дроти до реле можна без витягання реле з корпусу — це дуже зручно.

ВАЖНО! Приймач під'єднується до мережі 220 В безпосередньо, йому не потрібно для роботи окремого блока живлення — це дуже зручно та неабияк спрощує його використання.

Під час подавання на радіолетову напругу реле, що живить, завжди буде в розімкнутому стані (контакти NO і Com розімкнуті) незалежно від того, у якому стані було реле у разі вимкнення напруги.

Приймач має три режими роботи:
Режим «утримання». Реле замкнуте, поки натиснута кнопка пульта ДК. Якщо відпустити кнопку — реле розімкнеться. Використовується одна кнопка пульта.
Режим «фіксація». Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання — розмикає. Використовується одна кнопка пульта.
Режим «перемикання». Одна кнопка пульта ДК вмикає реле, друга — вимикає.

Вибір режиму роботи.
Кожен пульт ДК має свій індивідуальний цифровий код. Для того, щоб приймач записував код пульта, необхідно виконати "навчання" приймача. Для цього призначена кнопка на платі приймача (вона тільки одна).

Навчання для режиму утримання (без фіксації):
Натисніть кнопку навчання приймача 1 раз, світлодіод моргне 1 раз, і перейде в режим постійного світіння — це ознака готовності приймача прийняти код пульта. Натисніть на пульті ДК будь-яку кнопку 1 раз (ета кнопка надалі й працюватиме), світлодіод приймача моргне тричі та згасне, це означає код пульта успішно прийнятий і приймач, і пульт готові до спільної роботи в цьому режимі.

Навчання для режиму фіксація (тригер):
Натисніть кнопку навчання приймача двічі, світлодіод моргне двічі, і перейде в режим постійного світіння — це ознака готовності приймача прийняти код пульта. Натисніть на пульті ДК будь-яку кнопку 1 раз (ета кнопка надалі й працюватиме), світлодіод приймача моргне тричі та згасне, це означає код пульта успішно прийнятий і приймач, і пульт готові до спільної роботи в цьому режимі.

Навчання для режиму перемикання:
Натисніть кнопку навчання приймача тричі, світлодіод моргне тричі, і перейде в режим постійного світіння — це ознака готовності приймача прийняти коди пульта.
Оскільки в цьому режимі використовуються 2 кнопки, першою в приймач записується кнопка вмикання, друга — вимикання. Які для цього будуть обрані кнопки на пульті — залежить від вашого смаку. Записування сигналів кнопок пульта в приймач записується так само, як і в попередніх випадках.

Скидання приймача
Щоб очистити приймач від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди в приймачі будуть стерті.

Технічні характеристики дистанційного вимикача на 30 А

Виробник: Qiachip;
Модель: KR2201B;
Вхідна напруга: AC 85V - 250V;
Максимальний струм навантаження: до 30 А;
Струм споживання в режимі спокою: < 10mA;
Частота приймача: 433MHz;
Підтримувані кодування сигналу: статичний код (1527, 2262 та ін.);
Декодування сигналу: програмне (мікроконтролер);
Розмір (корпуси без вушок кріплення): 65*44*30mm;
Міжосьова відстань кріплення: 49mm;
Вага: 70г.

У комплекті: Реле на 30 А + 1 Пульт
