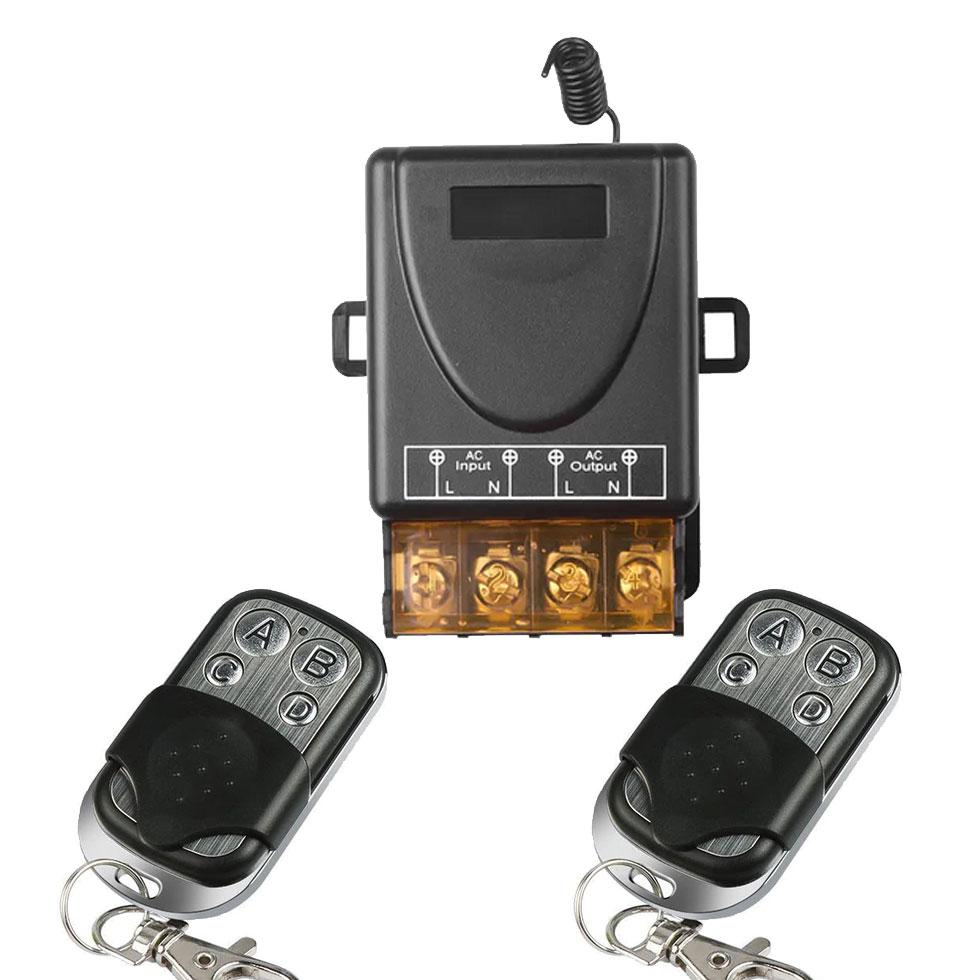

Дистанційний вимикач радіо реле на 1-канал 30А реле 220В з 2 пультами

Дистанційний одноканальний вимикач радіо реле на 30А з 2-ма пультами

Дистанційний одноканальний вимикач (радіокероване реле) 220В підвищеної потужності (навантаження до 30А) в корпусі, керується пультом дистанційного керування або передавачем, що передає сигнали з фіксованим кодуванням на частоті 433МГц. З дальністю роботи до 1 км.

Цей вимикач дозволяє керувати дистанційно включенням-вимкненням навантаження в мережі 220 вольт. Одним приймач може приймати 16 сигнали пультів.

Поєднувати реле з пультом, підключати дроти до реле можна без вилучення реле з корпусу - це дуже зручно.

ВАЖЛИВО! Приймач підключається до мережі 220В, йому не потрібно для роботи окремого блоку живлення - це дуже зручно і значно спрощує його використання.

При подачі на радіорелі напруги живлення реле завжди буде в розімкнутому стані (контакти NO і Com розімкнуті) незалежно від того, в якому стані було реле при відключенні напруги живлення.

Приймач має три режими роботи:
Режим "утримання". Реле замкнуте, поки натиснуто кнопку пульта дистанційного керування. Якщо відпустити кнопку – реле розімкнеться. Використовується одна кнопка пульта.
Режим "фіксація". Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання - розмикає. Використовується одна кнопка пульта.
Режим "перемикання". Одна кнопка пульта дистанційного керування включає реле, друга - вимикає.

Вибір режиму роботи.
Кожен пульт дистанційного керування має свій індивідуальний цифровий код. Для того, щоб приймач записав код пульта, необхідно виконати "навчання" приймача. Для цього призначена кнопка на платі приймача (вона лише одна).

Навчання для режиму утримання (без фіксації):
Натисніть кнопку навчання приймача 1 раз, світлодіод моргне 1 раз і перейде в режим постійного світіння - це ознака готовності приймача прийняти код пульта. Натисніть на пульті дистанційного керування будь-яку кнопку 1 раз (ця кнопка надалі і буде працювати), світлодіод приймача моргне 3 рази і згасне, це означає код пульта успішно прийнятий і приймач і пульт готові до спільної роботи в цьому режимі.

Навчання для режиму фіксації (тригер):
Натисніть кнопку навчання приймача 2 рази, світлодіод моргне 2 рази і перейде в режим постійного світіння - це ознака готовності приймача прийняти код пульта. Натисніть на пульті дистанційного керування будь-яку кнопку 1 раз (ця кнопка надалі і буде працювати), світлодіод приймача моргне 3 рази і згасне, це означає код пульта успішно прийнятий і приймач і пульт готові до спільної роботи в цьому режимі.

Навчання для режиму перемикання:
Натисніть кнопку навчання приймача 3 рази, світлодіод моргне 3 рази і перейде в режим постійного світіння - це ознака готовності приймача прийняти коди пульта.
Оскільки в цьому режимі використовуються 2 кнопки, першою приймач записується кнопка включення, другий - вимикання. Які для цього будуть обрані кнопки на пульті – залежить від вашої переваги. Запис сигналів кнопок пульта приймач записується так само, як і в попередніх випадках.

Скидання приймача
Щоб очистити приймач від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди у приймачі будуть стерті.

Технічні характеристики дистанційного вимикача на 30А

Виробник: Qiachip;
Модель: KR2201B;
Вхідна напруга: AC 85V – 250V;
Максимальний струм навантаження: до 30 А;
Струм споживання у режимі спокою: < 10mA;
Частота приймача: 433MHz;
Підтримувані кодування сигналу: статичний код (1527, 2262 та ін);
Декодування сигналу: програмне (мікроконтролер);
Розмір (корпусу без вушок кріплення): 65 * 44 * 30mm;
Міжосьова відстань кріплення: 49mm;
Вага: 70г.

Реле на 30А + 2 Пульта
